建筑防火设计规范

12.1.7 条文

  双孔隧道应设置人行横通道或人行疏散通道,并应符合下列规定:

    1  人行横通道的间隔和隧道通向人行疏散通道入口的间隔,宜为250m~300m。

    2  人行疏散横通道应沿垂直双孔隧道长度方向布置,并应通向相邻隧道。人行疏散通道应沿隧道长度方向布置在双孔中间,并应直通隧道外。

    3  人行横通道可利用车行横通道。

    4  人行横通道或人行疏散通道的净宽度不应小于1.2m,净高度不应小于2.1m。

    5  隧道与人行横通道或人行疏散通道的连通处,应采取防火分隔措施,门应采用乙级防火门。

12.1.7 解释

12.1.7   本条规定了双孔隧道设置人行横通道或人行疏散通道的要求。

    在隧道设计中,可以采用多种逃生避难形式,如横通道、地下管廊、疏散专用道等。采用人行横通道和人行疏散通道进行疏散与逃生,是目前隧道中应用较为普遍的形式。人行横通道是垂直于两孔隧道长度方向设置、连接相邻两孔隧道的通道,当两孔隧道中某一条隧道发生火灾时,该隧道内的人员可以通过人行横通道疏散至相邻隧道。人行疏散通道是设在两孔隧道中间或隧道路面下方、直通隧道外的通道,当隧道发生火灾时,隧道内的人员进入该通道进行逃生。人行横通道与人行疏散通道相比,造价相对较低,且可以利用隧道内车行横通道。设置人行横通道和人行疏散通道时,需符合以下原则:

    (1)人行横通道的间隔和隧道通向人行疏散通道的入口间隔,要能有效保证隧道内的人员在较短时间内进入人行横通道或人行疏散通道。

    根据荷兰及欧洲的一系列模拟实验,250m为隧道内的人员在初期火灾烟雾浓度未造成更大影响情况下的最大逃生距离。行业标准《公路隧道设计规范》JTGD70-2004规定了山岭公路隧道的人行横通道间隔:人行横通道的设置间距可取250m,并不大于500m。美国消防协会《公路隧道、桥梁及其他限行公路标准》NFPA502(2011年版)规定:隧道应有应急出口,且间距不应大于300m;当隧道采用耐火极限为2.00h以上的结构分隔,或隧道为双孔时,两孔间的横通道可以替代应急出口,且间距不应大于200m。其他一些国家对人行横通道的规定如表22。

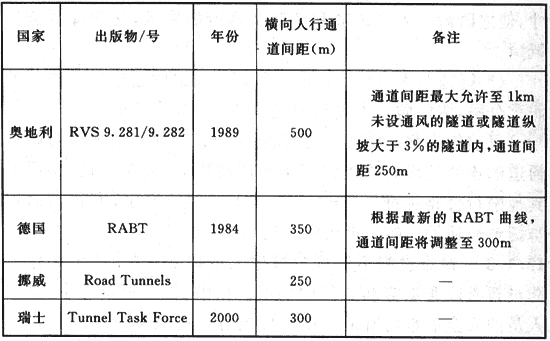

表22国外有关设计准则中道路隧道横向人行通道间距推荐值

    (2)人行横通道或人行疏散通道的尺寸要能保证人员的应急通行。

    本次修订对人行横通道的净尺寸进行了适当调整,由原来的净宽度不应小于2.0m、净高度不应小于2.2m分别调整为净宽度不应小于1.2m、净高度不应小于2.1m。原规定主要参照行业标准《公路隧道设计规范》JTGD70-2004对山岭公路人行隧道横通道的断面建筑限界规定。城市隧道由于地质条件的复杂性和施工方法的多样性,相当多的城市隧道采用盾构法施工,设置宽度不小于2.0m的人行横通道难度很大、工程风险高。本次修订的人行横通道宽度,参考了美国消防协会《公路隧道、桥梁及其他限行公路标准》NFPA502(2011年版)的相关规定(人行横通道的净宽不小于1.12m),同时,结合我国人体特征,考虑了满足2股人流通行及消防员带装备通行的需求。

    另外,人行横通道的宽度加大后也不利于对疏散通道实施正压送风。

    综合以上因素,本次修订时适当调整了人行横通道的尺寸,使之既满足人员疏散和消防员通行的要求,又能降低施工风险。

    (3)隧道与人行横通道或人行疏散通道的连通处所进行的防火分隔,应能防止火灾和烟气影响人员安全疏散。

    目前较为普遍的做法是,在隧道与人行横通道或人行疏散通道的连通处设置防火门。美国消防协会《公路隧道、桥梁及其他限行公路标准》NFPA502(2011年版)规定,人行横通道与隧道连通处门的耐火极限应达到1.5h。
